Vertikalaus tipo automatinė apvalių konteinerių ženklinimo mašina

Šis aparatas yra tinkamas ženklinti apvaliu paviršiumi, pavyzdžiui, apvaliu konteineriu, išsamų taikymo aprašymą, pateiktą šioje lentelėje:

Sutrikimas	Programos aprašymas
Taikomas konteineris	Vienam kompiuteriui galima pasirinkti šiuos scenarijus: 1)  Round Container , such as round bottle 2)  Circular surface, such as container with a section of circular arc
Taikomas etiketės tipas	Lipni etiketė 1) Non-transparent as the standard 2) Transparent as the optional
Etiketės numeris	1) 1 label 2) 2 labels which printed on one label roll

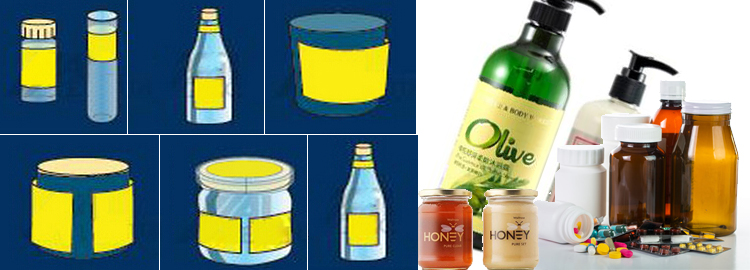

Toliau pateikiamas etaloninis konteinerių stilius:

Standartinės funkcijos

• Tinka apvaliam konteineriui arba konteineriui su apskrito lanko dalimi, signalu arba dviguba etikete

• Nerūdijantis plienas 304 ir aukštos klasės aliuminio lydinys kaip mašinos konstrukcija

• Unikalios etikečių etiketės leidžia pastoviau priveržti etiketę. Užtikrinkite etikečių tikslumą.

•     The professional ženklinimas etiketėmis device enhances the quality of the labeling. To ensure no wrinkles and no bubbles. And tightness of the overlapping.

• Kalibravimo svarstyklės yra patogus įtaiso formos pritaikymo prietaisas

• PLC ir jutiklinio ekrano HMI valdymas, siekiant intelektualaus valdymo ir problemų sprendimo

• Pažangus valdymas, automatinis fotoelektrinis sekimas, be objekto žymėjimo ir etiketės automatinio taisymo

Neprivalomos savybės

• Skaidrus etikečių aptikimo jutiklis

• Kodo juostų spausdinimas internetu

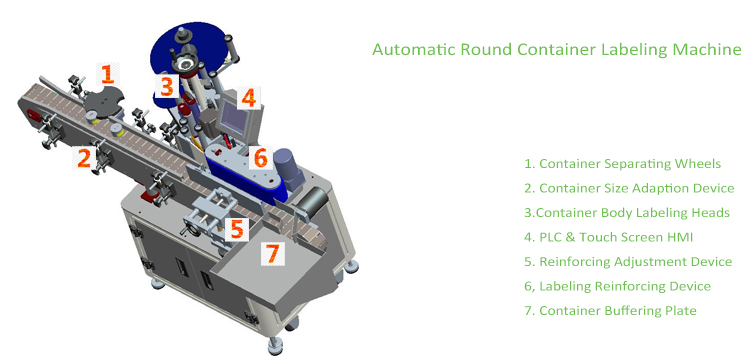

Pagal PLC parametrų nustatymą per jutiklinį ekraną HMI, konteineris iš pirminio proceso per konvejerį. Pravažiuokite konteinerį skiriančius ratus. Sichonizuokite su tara ir etikečių aptikimo sistema, etiketės tikslios etiketės bus pažymėtos etikečių galvutėmis. Ženklinimo sustiprinimo įtaisas užtikrins etiketės kokybę kaip paskutinį žingsnį.

Išskyrus mašinos projektavimą, pagrindinių komponentų konfigūracija nulems mašinos ar sistemos kokybę. Žemiau yra trumpųjų sąrašo pagrindinių komponentų konfigūracija:

Ne	Komponentai	Medžiaga / Trumpasis sąrašas
1	Programuojamas loginis valdiklis	„Delta“, „Siemens“, „Mitsubishi“, „Panosonic“
2	Liečiamas ekranas	„Weinview“, „Siemens“, „Delta“, „Kinco“, „Panosonic“
3	„Stepper“ / „Servo Motor“	„Teco“, „Delta“, „Panosonic“, „Leadshine“
4	Dažnio keitiklis	„Delta“, „Schneider“, „Leadshine“
5	Pagrindiniai elektriniai komponentai	Schneider, Chint, Ls, Ark
6	Raktų apsauga ir relė	Schneideris, Delixi
7	Cilindras, filtras	„Airtac“, SMC
8	Fotoelemento jutiklis	„Autonics“, „Keyence“, „Leuze“, „Panosonic“, „Datalogic“

1J-x-xxxxx katalogas
Kontrolės metodas	Automatinis
Etiketės numeris	1 kaip standartinė, arba 2 etiketės, atspausdintos ant to paties etiketės ritinio
Etiketės skaidrumas	Neskaidrus
Klijai	Savarankiškai klijai
Kodavimo / spausdinimo mašina	Neįtraukti
Etiketės plotis	15–150 mm - įdėkite galinį popierių
Etiketės ilgis	20-340mm
Ženklinimo greitis	30–80 vnt / min normaliam varikliui 40-120 vnt / min servovarikliui
ženklinimas Tolerancija	+/- 1mm
Talpyklos skersmuo	25–100 mm
Ritinio išorinis skersmuo	Maks. 280mm
Vidinis ritinėlio skersmuo	76mm
Standartinis greitis	Servovariklis: 5 ~ 25m / min Žingsnis varikliui: 5 ~ 19m / min
Reikalingas suslėgtas oras	Netaikoma
Oro sąnaudos	Netaikoma
Galios reikalavimas	AC 220 V 50/60 HZ
Elektros energijos suvartojimas	0,53Kw
Vidutinis svoris (grynasis)	185 kg
Matmuo (mm)	1950 * 1100 * 1300mm

Praktiškai palyginkime su paprasta mašina rinkoje, mes daugiau kreipiame dėmesį į detales ir privalumus, kaip nurodyta šioje lentelėje:

Ženklinimo tikslas	Mūsų dizainas
Jokių raukšlių	Tinkamas etikečių žymėjimo įtaisas, įskaitant a) Label guiding and pulling b) Label tension maintaining , c) label separating processes
Nėra burbuliukų	Protingas ženklinimas ir sutvirtinimo įtaisai
Tikslus ženklinimas	a)High quality  and position adjustable  label detecting sensor b) Container positon adjustment device c) Labeling synchronization  control
Lankstus veikimas	a) Pedal  Control /  Automatic  Detecting b) Single or double  labels c) Code printing can be integrated d) Flexible programming by PLC e) Necessary protection, like short circuit , overload etc

Dokumentacija

Jei norite patogiai suprasti mūsų gaminius, galite įsigyti šiuos dokumentus, bet neapsiribojant jais, kuriuos reikia pateikti pirkimo etape

Ne	Dokumentas	Kodas	apibūdinimas
1	Produktų pasirinkimo vadovas	SG	Norėdami pasirinkti arba pritaikyti klientams tinkamus produktus, gaukite Atrankos vadovo atsiliepimą, kuriame yra projekto fonas, parametrai ir kiti kliento reikalavimai
2	Produktų profilis	PP	Kad klientai suprastų produktų apžvalgą, apima Pagrindinių funkcijų, Taikymo, Konstravimo, Tipinių gaminių, Patvirtinimų ir pasirinktinių funkcijų skyrius.
3	Montavimo instrukcija	IN	Paaiškinti įrangos įrengimo žingsnį ir taip pat įtraukti eksploatavimo nurodymus
4	Vartotojo vadovas	JAV	Apima Operacijų ir techninės priežiūros bei gedimų šalinimo turinį

Mūsų Paslaugos

Pritaikymas

Pritaikymo filosofija

Produktas, demonstruojantis gali nevisiškai atitikti jūsų reikalavimus, mūsų filosofija yra pritaikyti jūsų tikrąjį poreikį, siekiant sumažinti tuščiosios eigos talpą ir funkcijas. Pateikiame jums subalansuotus produktus. Tinkinant reikia atsižvelgti į šiuos veiksnius:

• Skaidrus etikečių aptikimo jutiklis

• Kodo juostų spausdinimas internetu

Atrankos vadovas

Parinkimo vadovus galima išleisti į apyvartą, susisiekite su mumis norėdami gauti produktų pasirinkimo ir pritaikymo palaikymą.

Pareiškimas

• Šiame profilyje demonstruojamos nuotraukos atspindi asortimento gaminius ir gali būti pritaikytos naujausiam ar pritaikytam dizainui
• Dėl daugybės atnaujinamų dokumentų, šiame profilyje nurodyti duomenys gali būti neatnaujinti laiku. Norėdami gauti naujausią versiją, susisiekite su mūsų klientų aptarnavimo tarnyba.
• Funkcijos ar funkcijos atsiranda šiame profilyje, atsižvelgiant į papildomą citatos aprašą
