Parduodamas automatinis skysto butelio pildymo aparatas

Automatinis skysto butelio pildymo aparatas

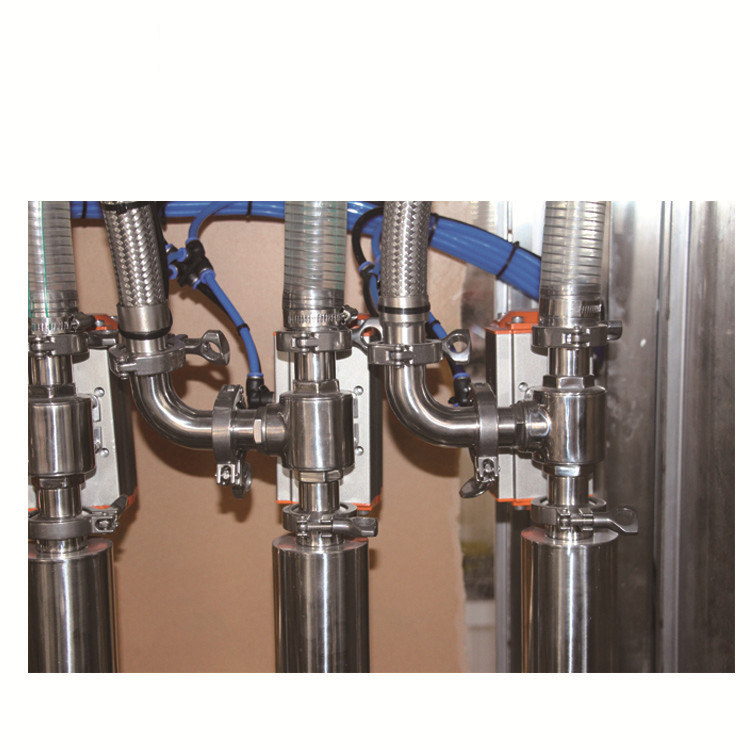

Automatinis skysto butelio pildymo aparatas yra plačiausiai naudojamas aparatas farmacijos pramonėje. Mašina taip pat gali būti naudojama maisto, chemijos ir giminingoje pramonėje. Monobloko dizainas taupo vietą, nes užpildymo ir varžtų / ROPP dangtelių moduliai yra pastatyti ant to paties pagrindo ir bendrosios pavaros, skirtos moduliams užpildyti ir sandarinti. Pripildymo principas yra tūrinis, teigiamas produkto poslinkis su stūmoklių ir cilindrų išdėstymais. Kitas šio Rotary užpildo akcentas yra tas, kad visus stūmoklius galima nustatyti skirtingiems tūriams, nustatant porinius kumštelių takus. Smulkesnis atskirų cilindrų tūrio reguliavimas taip pat pastatytas ant kumštelių takelio ritinėlių.

„Monoblock“ užpildymo ir uždarymo idėja taip pat užtikrina labai aukštus QMP standartus, nes buteliai uždaromi iškart po užpildymo. Sukamasis sandarinimo modulis suderintas su užpildymu ir suteikia tikslų sandarinimą. Ant atskiro stulpelio pastatytas automatinis dangtelio tiektuvas neleidžia dulkėms ir dangtelio dalelėms nukristi į užpildytus butelius. „Monoblock“ mašina turi integruotą automatinę automatinę funkciją, pvz., Butelių jutikliai nukrenta tiekiamo aparato stotelėse, papildomas butelių kaupimasis išleidžiant tiekimą ir dangtelio kaupimui tiektuvo stotelė.

Specifikacija

Modelis	1	2	3
Gamybos sparta	Iki 30 butelių per minutę	Iki 60 butelių per minutę	Iki 100 butelių / minučių
Pripildymo galvučių skaičius	Du	Keturi	Aštuoni
Viršutinių galvučių skaičius	Vieną	Vieną	Keturi
Ribojimo tipas	ROPP / varžtas
Įvesties specifikacijos § Talpyklos skersmuo, konteinerio aukštis	Nuo 25 mm iki 90 mm, nuo 36 mm iki 300 mm
Pripildymo diapazonas	30–1 000 ml naudojant tinkamas pakeisti dalis.
Dangtelio skersmuo	20 mm, 28 mm, 30 mm ir 33 mm keičiamų dalių pagalba
Galios specifikacija	2,5 AG
Elektrinės charakteristikos	440 voltų, 3 fazių, 50 Hz, 4 laidų sistema
Pasirenkami priedai	Programuojamas loginis valdymas (sistema) su MMI Aliuminio profilio spintelė, uždengianti visą mašiną
Bendras matmuo	Apytiksliai 2300 mm (P) X 900 mm (P) X 1680 mm (H)	Apytiksliai 2500 mm (P) X 900 mm (P) X 1680 mm (H)	Apytiksliai 3000 mm (P) X 950 mm (P) X 1680 mm (H)

Svarbiausios savybės

• Kompaktiškas GMP modelis.
• „Be buteliuko - nėra pildymo“ sistema.
• Visas kontaktines dalis, pagamintas iš AISI SS 316 medžiagos, su lengva nuėmimo sistema, kad būtų lengva valyti.
• Mašinų konstrukcija iš AISI SS 304 medžiagos.
• Automatinis butelių tiekimas.
• Nardymo antgalis užpildymui be putplasčio.
• Labai didelis užpildymo tikslumas.
• Automatinis tiekimas ir išpylimas iš butelių.
• Minimalus pokytis laikui bėgant.
• Kintamo kintamojo dažnio pavara greičiui reguliuoti.
• Skaitmeninis butelių skaitiklis, skirtas produkcijos skaičiavimui.

Proceso operacija

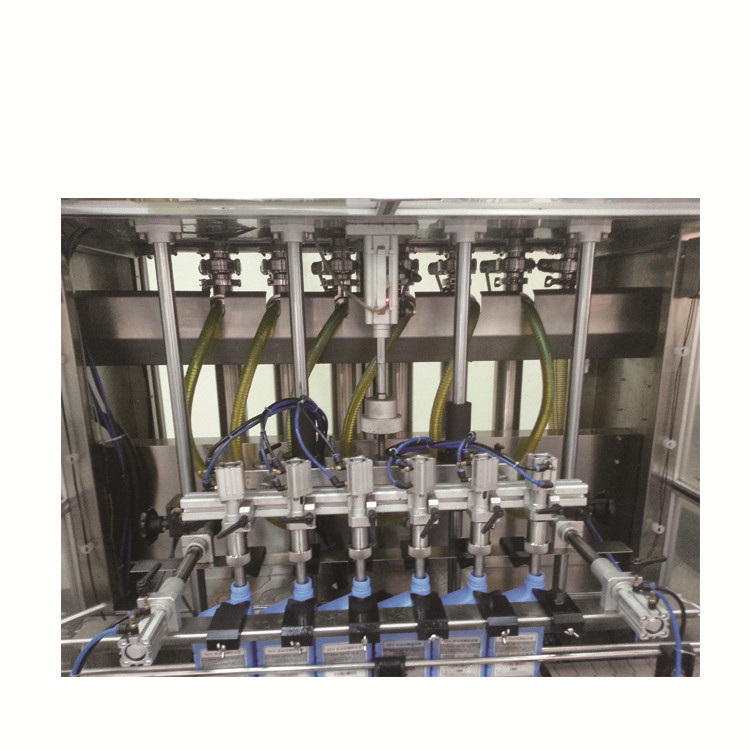

Stūmoklis tiekia butelius po vieną į judantį SS konvejerį. Buteliai į užpildymo vietą patenka per SS konvejerį. Pripildymo antgalis užpildykite iš anksto nustatytą skysčio kiekį buteliuke. Šešiakampis varžtų dozavimo blokas leidžia lengvai naudoti skirtingą užpildymo tūrį, naudojant minimalų laiką. Pagrindinę pavarą sudaro greičių dėžė, varoma kintamos srovės varikliu ir valdoma kintamosios srovės dažnio pavara. Greitis gali būti nustatomas atsižvelgiant į butelių kiekį per minutę. Konvejerio pavarą sudaro tuščiaviduris velenas su varikliu, valdomu kintamosios srovės dažnio pavara. Rankenėlė gali nustatyti konvejerio greitį.

Užpildyti buteliai, judantys ant konvejerio juostos ir įnešti į pašaro žvaigždės ratą, naudojant pašarinį kirminą. Kol juda pašaro žvaigždės ratuką, buteliai po vieną pasiima dangtelius iš tiekimo kanalo. Mažėjančia rotacine sandarinimo galvute buteliuko kaklelis laikomas esant norimam slėgiui. Sandarinimas atliekamas užprogramuotu susukimo būdu, tikslus dangtelių išdėstymas atliekamas mechaniškai pasukant atsuktuvą, kad dangteliai būtų tinkamai nukreipti į angą, kai kanalas užpildytas, todėl besisukanti nesukramtoma pavara yra išjungta, todėl nėra jokios galimybės sugadinti dangtelius. Sandarinimo volelis įvyksta dėl besisukančios sandarinimo galvutės ir dėl sandarinimo kumštelio, kuris perkelia sandarinimo ir sriegimo ritinėlių judėjimą. Užplombuoti buteliai išmetami ant esamo žvaigždės rato ant konvejerių. Tinkamai užpildyti ir uždaryti buteliai siunčiami į ženklinimo mašiną tolimesnėms operacijoms.
